Raytek MI3 Digital Miniatur Pyrometer
Berührungslose Temperaturmessung in bester Qualität und Leistung mit den kleinsten volldigitalen Sensoren der Raytek MI3 Serie. Speziell zur Prozessüberwachung für Maschinenbau und OEM Anwender. Diese profitieren von der direkten Anbindung an die Steuerung mittels I2C Datenübertragung. Insbesondere bei Anwendungen, die mehr als einen Messpunkt erfordern, setzt die MI3 Serie neue Maßstäbe bezüglich Flexibilität, bei geringsten Installationskosten pro Messpunkt.
Die MI3 Reihe bietet eine grosse Auswahl an Optiken, Messwellenlängen und Zubehör. Für jede Anwendung und Material -Metall, Glas oder Kunststoff- haben wir die Lösung.
Raytek Mi3 Infrarot Sensor
Mi3 Digital Pyrometer
Mi3 Serie volldigitale Pyrometer Ausgänge: USB, 4..20mA, Modbus, Profibus, Ethernet, Profibus.
Der MI3 Miniatursensor im Edelstahlgehäuse mit Schutzgrad IP65 zeichnet sich durch große Robustheit aus. Mit einer Länge von 28 mm und 14 mm Durchmesser ist dieser Sensor weltweit das kleinste volldigitale Infrarot-Pyrometer Temperatur Messsystem für den direkten Einbau in Maschinen und Anlagen.
Neu und einzigartig auf dem Markt ist die digitale Kommunikation zwischen Sensorkopf und Kommunikationsbox, welche signifikante Vorteile eröffnet: Automatische Kopferkennung über Plug & Play. Neue oder getauschte Messköpfe werden automatisch von der Kommunikationsbox erkannt, das aufwändige Eingeben von Kopfkalibrierdaten per Hand entfällt.
Sensorköpfe können über den digitalen Bus (I2C) und ohne zusätzliche Kommunikationsbox einfach in bestehende Leitsysteme eingebunden werden, welches insbesondere für Maschinenhersteller (OEM) interessant ist. Durch die digitale Kommunikation zwischen Sensorkopf und Kommunikationsbox werden messwertverfälschende Effekte beim Bewegen des Messkopfkabels vermieden. Anwendungen an Roboterarmen, Schleppketten, oder vibrierenden Maschinen sind jetzt möglich.
Die MI3 Modelle bieten unterschiedliche optische Auflösungen 2:1, 10:1 und 22:1 und ein komplettes Programm an Zubehör. Erweiterte Messtemperaturbereiche, mehrere Spektralmodelle, eine USB 2.0 Schnittstelle als Standard und die nutzerprogrammierbare Sensorplattform eröffnen Möglichkeiten auch sehr anspruchsvolle Anwendungen zu bedienen.
Broschüre MI3 Infrarot Pyrometer
Datenblatt MI3-Messköpfe: MI3 - Messköpfe
Datenblatt MI3-Auswerteeinheit: MI3-Elektronikbox.pdf
Bedienungsanleitung: MI3-Bedienungsanleitung_ger.pdf
Bediener Software DataTemp für messen und parametrieren
Fast so wichtig wie die Hardware ist eine ausgereifte und benutzerfreundliche Software.
In der Industrie werden ausschliesslich analoge Signale wie 4..20 mA , 0..10 Volt oder Feldbusse verwendet, da USB Schnittstellen bei Fehlern die Kommunikation nicht zuverlässig wieder aufbauen.
Für die Inbetriebnahme, Parametrierung und Versuche ist die mitgelieferte Software DataTemp Multidrop mit USB Kommunikation sehr hilfreich.
Neue Software Version DataTemp Multidrop 6.1 gleich kostenlos bei uns anfordern.
Die neuen Funktionen der Raytek MI3 Serie
Schnelle Ansprechzeit von 20 ms -- Nutzerfreundliches Bedienfeld mit grosser LCD Anzeige -- Optische Auflösung bis 22: 1-- Robuster Edelstahlkopf -- USB Schnittstelle zur Programmierung und Aufzeichnung

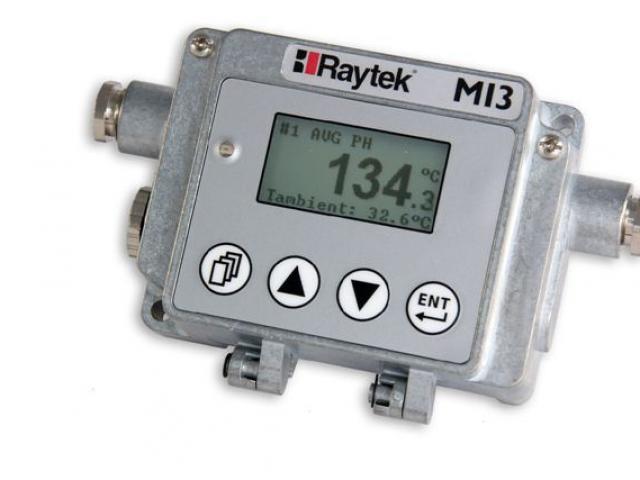

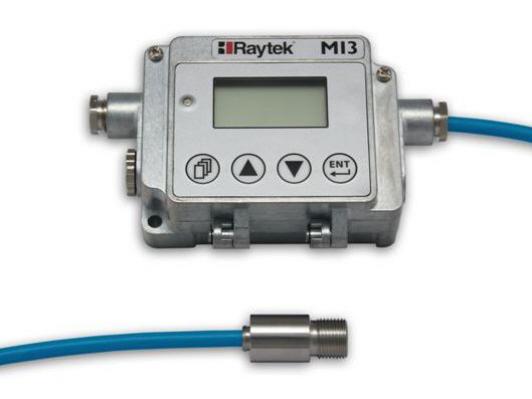

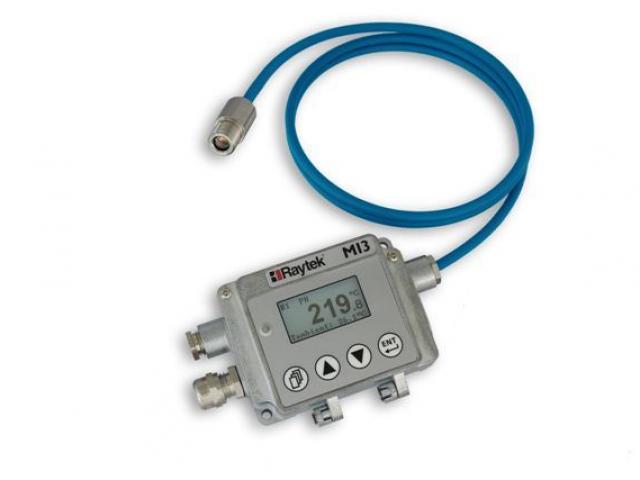

Kommunikationsbox für 4 Messköpfe mit Analog Ausgang 4..20 mA

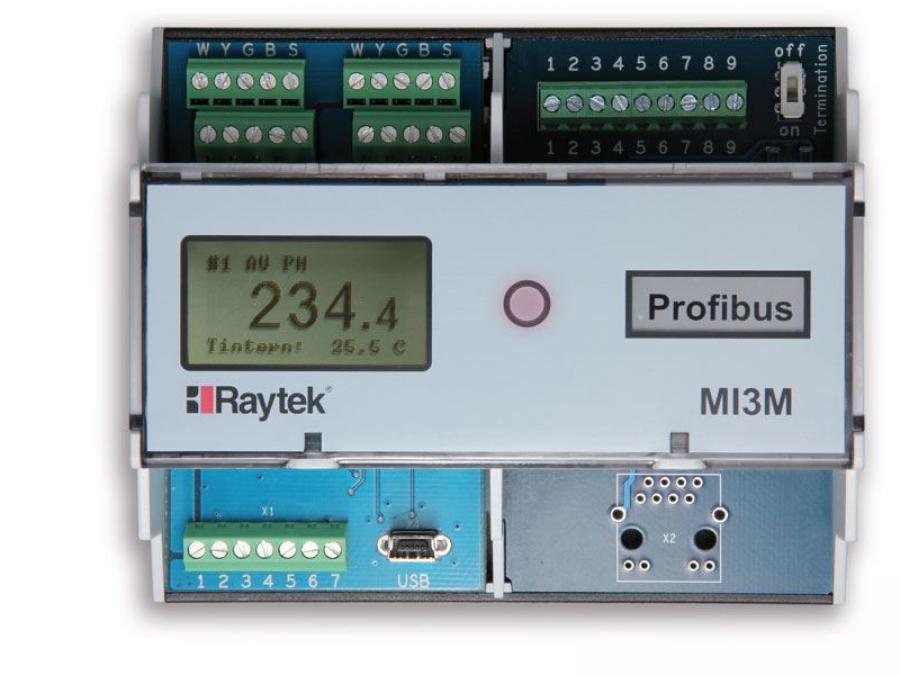

Optionen Integrierter PROFIBUS Feldbus (PROFIBUS DP-V0), PROFINET Feldbus, Modbus RTU, Ethernet (Webserver)
Erweiterung der Kommunikationsbox (Metall) um die Option "integrierter Feldbus"

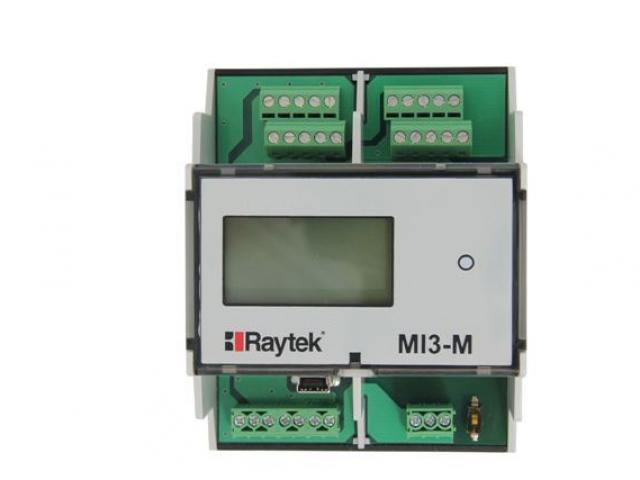

Kommunikationsbox in Variante Hutschienengehäuse in DIN 3TE Grösse, oder für 4 Messköpfe in DIN 6TE

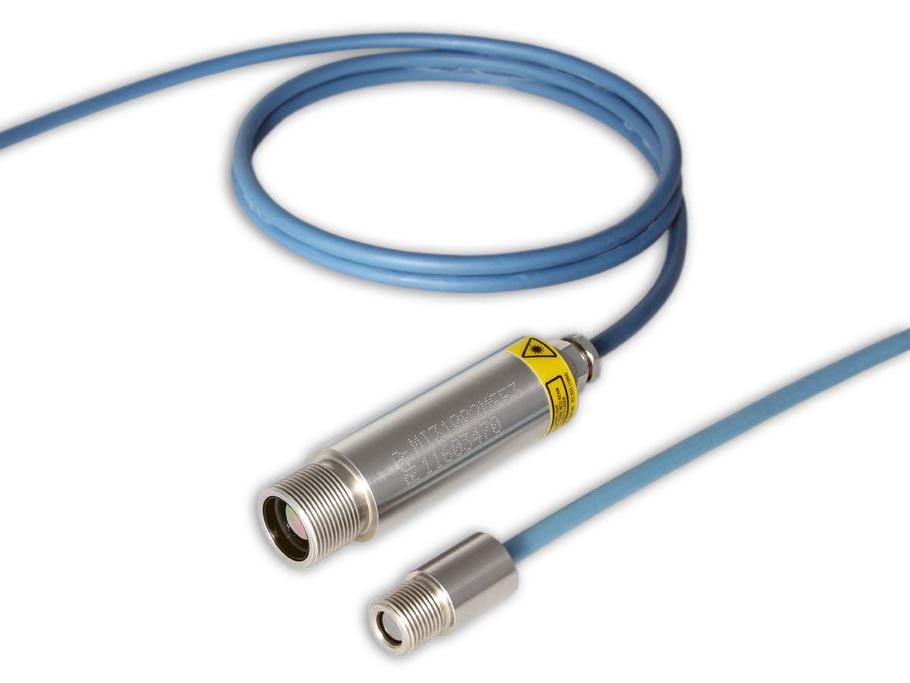

Die Messköpfe MI1... und MI2... mit kurzen Messwellenlängen sind mit Laservisier ausgestattet
MI3 LTS Standardkopf bis 110°C Umgebungstemperatur ungekühlt
MI3 LTH Messköpfe speziell für hohe Umgebungstemperaturen bis 180 °C mit Luftblasvorsatz
Temperaturmessung übers Internet (IIoT)
Typische Anwendungen:
Industrielle Maschinenbauer OEM, mehrere Sensoren an I2C Schittstelle
Drucken, Papierverarbeitung, Verpackungs- und Textilindustrie, Trocknungsprozesse
Asphalt und Baumaterialien
Kunstoffverarbeitende Prozesse wie Extrusion, Thermoformen und Gießen
Öfen und Trockner
Lebensmittelverarbeitung und pharmazeutische Prozesse
Prozessüberwachung und Wartung im allgemeinen Maschinenbau
Überwachung von Stromschienen und Schaltanlagen
ATXEX Ausführung für EX Bereich
Alle Infrarotsensoren der vielseitigen MI3-Serie sind auch als eigensichere Varianten zum Einsatz in explosionsgefährdeten Bereichen erhältlich. Die intelligenten Miniatursensoren haben die ATEX- und IECEx-Zertifizierungen für die Gas-Ex-Zonen 1 und 2 sowie die Staub-Ex-Zonen 21 und 22. Der Hersteller liefert eine komplette eigensichere Messlösung bestehend aus Sensor, Kommunikationsbox und Ex-Stromversorgung. Insgesamt bis zu 30 m Sensorkabellänge sind möglich, so dass sichere Messpunkte sehr flexibel eingerichtet werden können.
Datenblatt MI3-Messköpfe: MI3 - Messköpfe Datenblatt MI3-Kommunikationsboxen: MI3-box-ger_b_w.pdf Bedienungsanleitung: MI3-Bedienungsanleitung_ger.pdf
Verfügbare Messkopf Modelle RAYMI3
|
Modell: |
Temperaturbereich: |
Optische Auflösung: |
Anwendung: |
|---|---|---|---|
|
LTS |
-40 °C -- 600 °C Ansprechzeit: 130 ms (90%) |
2:1, 10:1 Zubehör Scharfpunktlinse. Beispiel Optik 10:1 und |
Drucken, Beschichten, Laminieren, Trocknen/Aushärten, Papier, Lebensmittel, Textilien, Kunststoffe, Asphalt, Pharmazeutika |
|
LTH Hohe Umgebungstemperatur |
-40 °C -- 600 °C Ansprechzeit: 130 ms |
10:1 |
wie oben |
|
LTF fast Ansprechzeit 20 ms. Schnelle Ausführung für bewegte Objekte. |
0 °C -- 1000 °C Ansprechzeit 20 ms |
10:1 |
wie oben |
|
G 5 abgestimmt auf Glas |
250 °C -- 1650 °C Ansprechzeit 55 ms |
22:1 |
Glasanwendungen - Glühen, Umformen, Abdichten, Laminieren, Biegen |
|
1 M Messwellenlänge 1,0 µm |
500 °C -- 1800 °C Ansprechzeit 10 ms |
100: 1 |
Halbleiter, Schmieden, geschmolzenes Glas |
|
2 M Messwellenlänge 1,6 µm |
250 °C -- 1400 °C Ansprechzeit 10 ms |
100: 1 |
Eisen, Nichteisenmetalle und nicht oxidierende Metalle, Verzinken und Glühen |
|
Mi3 EX Atex /IECEx für alle Messköpfe. Zubehör EX Speisegerät. |
je nach Modell Ansprechzeit 130 ms |
alle Optiken |
je nach Messwellenlänge |
Kommunikationsboxen MI3 Temperaturmesssystem
|
Comm Box |
COMM Box |
COMM Box |
Comm Box | |
|
|
|
| |
|
Bestellnummer: |
MI3COMM |
MI3MCOMMN |
MI3MCOMM |
MI3MCOMMx |
|
Kopfanzahl |
|
|
|
|
|
Bedienfeld |
|
|
|
|
|
Ausgänge |
|
|
|
|
|
Eingänge |
FTC 1-3 |
FTC 3 |
FTC 3 |
FTC 3 |
|
Schnittstellen |
|
|
|
|
